비엠따르릉 똥차에 순정 전동트렁크를 달아보자~



튜닝 내용 : 사제 전동 트렁크를 순정트렁크로 개조



작업 장소 : 아지트 집 왔다갔다





기존의 사제 전동트렁크가 수명을 다했는지 내려오는데 한세월 올라가는데 한세월 걸려 드뎌 이전부터 쟁여둔 부품을 꺼내 순정 전동트렁크 레트로핏을 했습니다.

대표사진 삭제

AI 활용 설정

사진 설명을 입력하세요.

몇년을 고생한 사제 전동트렁크





순정전동트렁크용 배선 세트 와 사제전동쇼바탈거품

배선도를 미리 확인해보고 작업을 구상해 봅니다

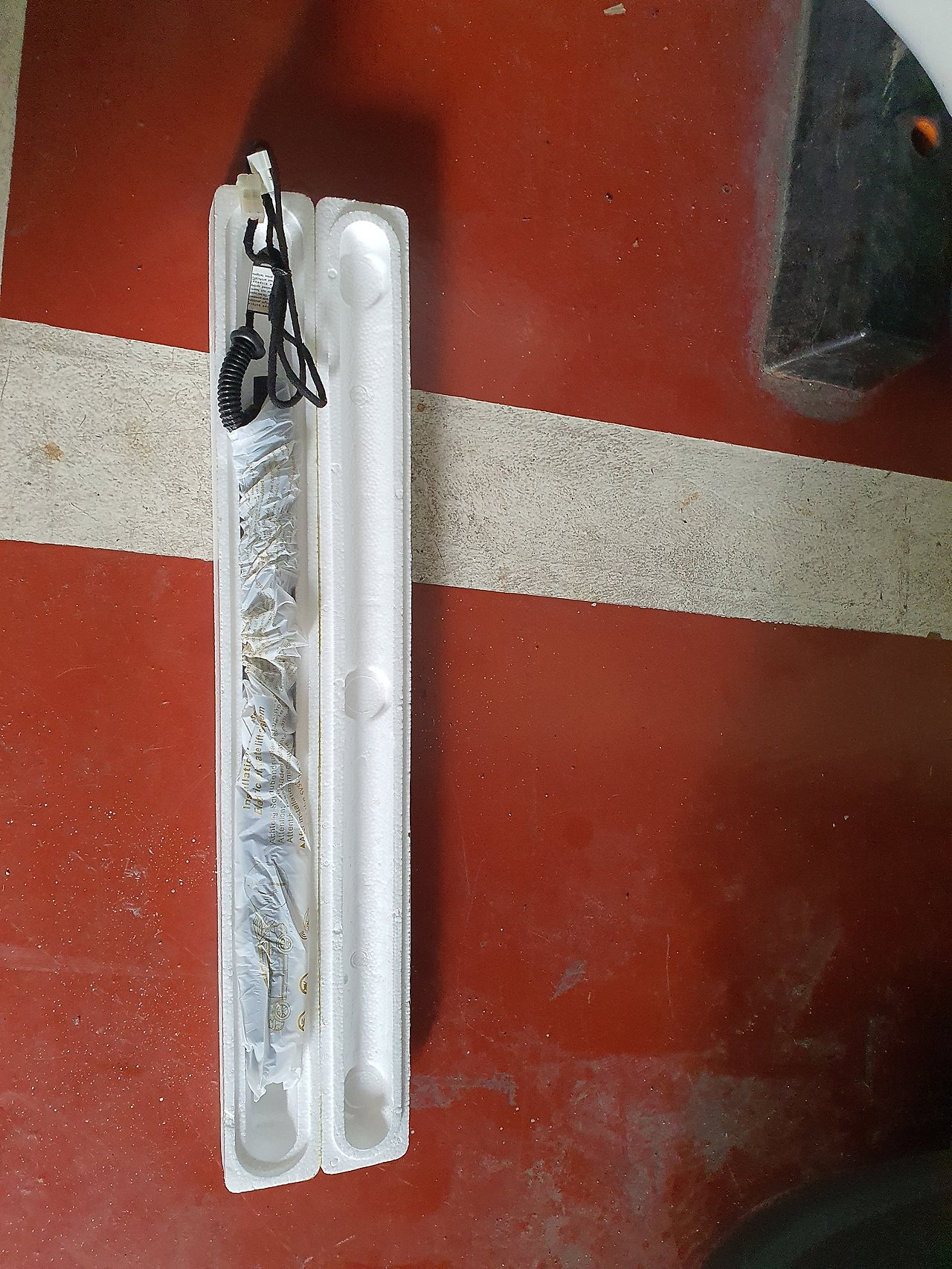

일단 사제쇽을 탈거하고 순정쇽으로 교체부터합니다

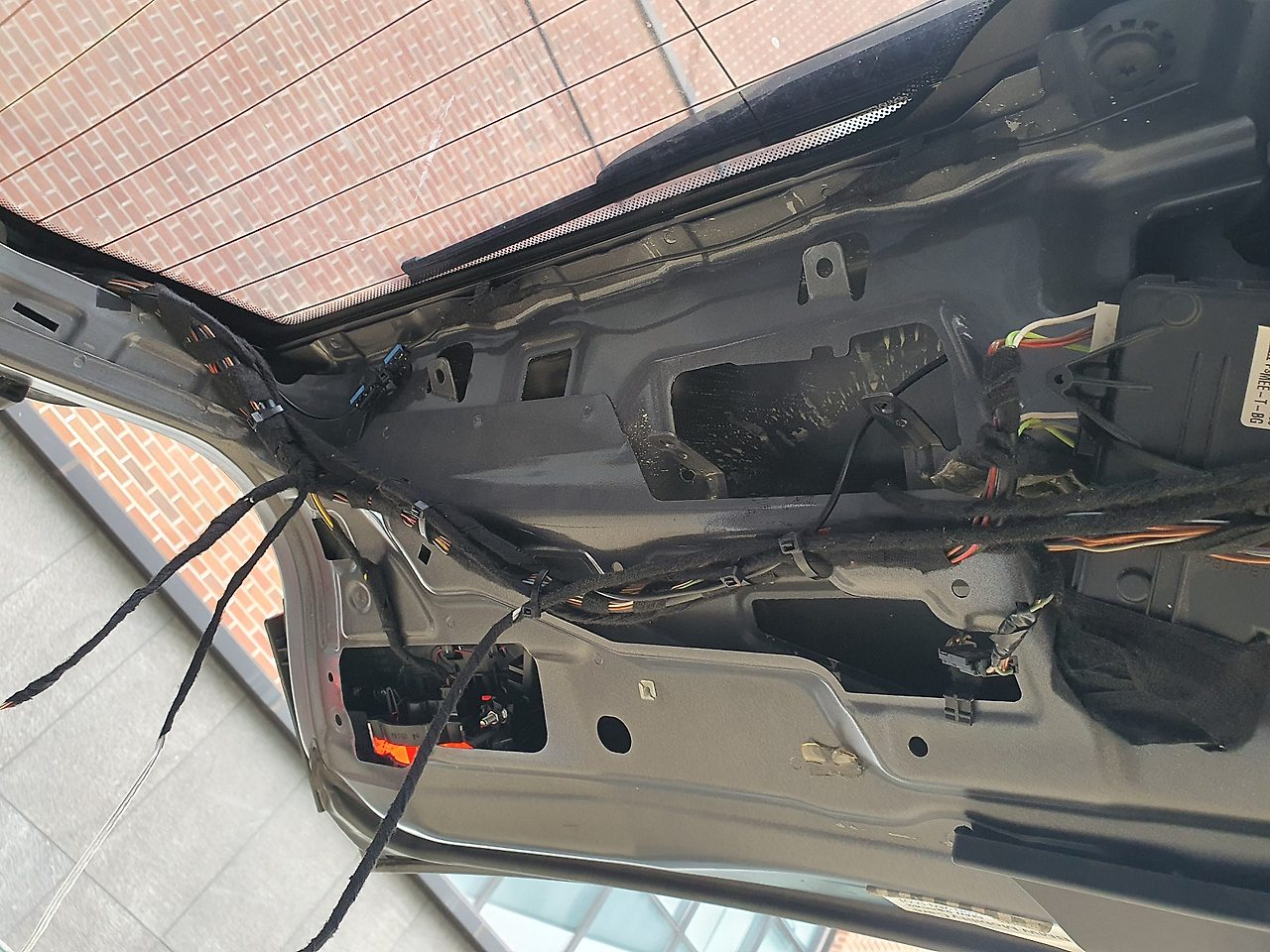

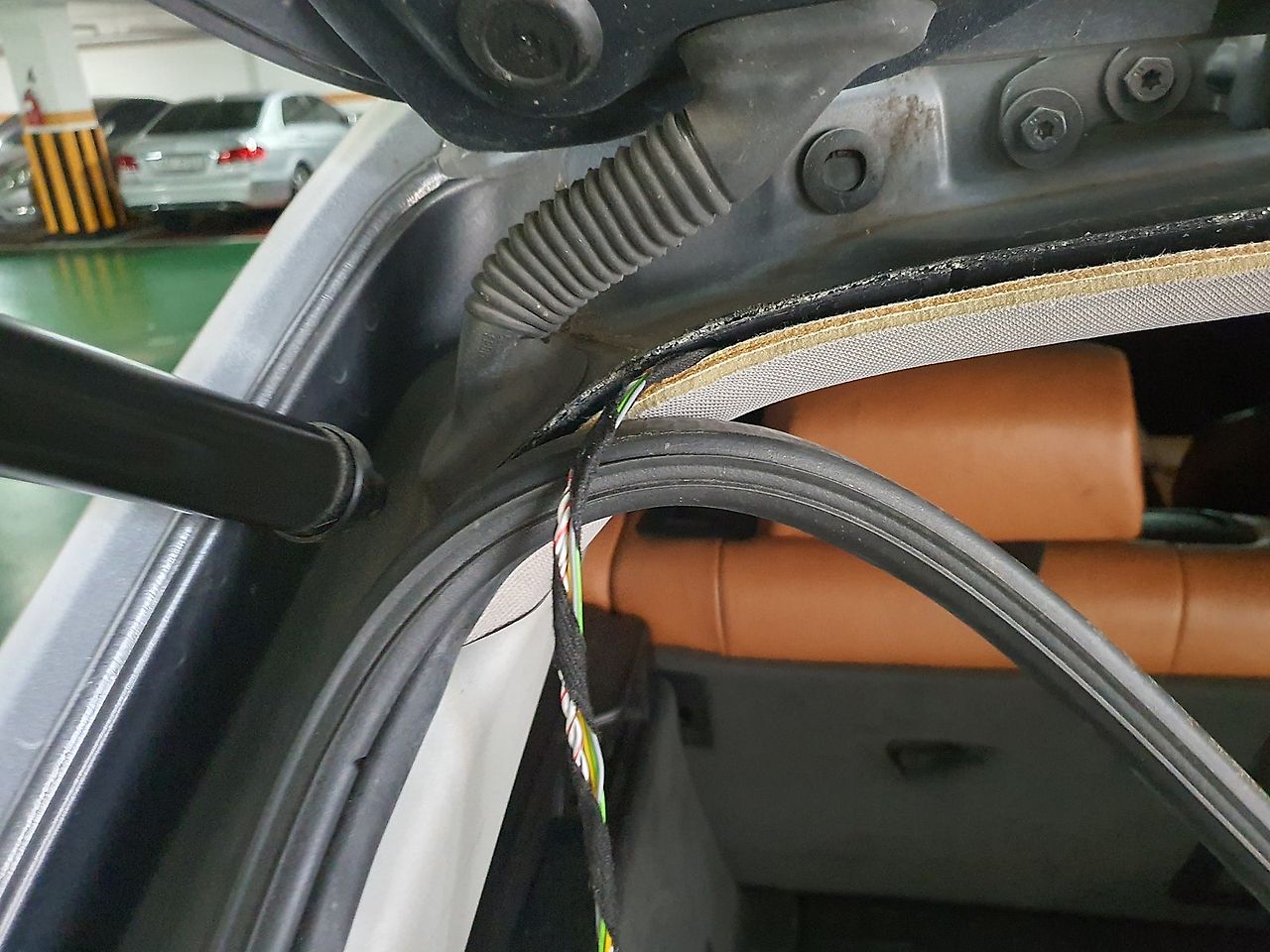

배선을 잘 끌고 와서 주름관을 통과시킨후 조수석 트렁크 안쪽 정션박스 있는쪽으로 내립니다

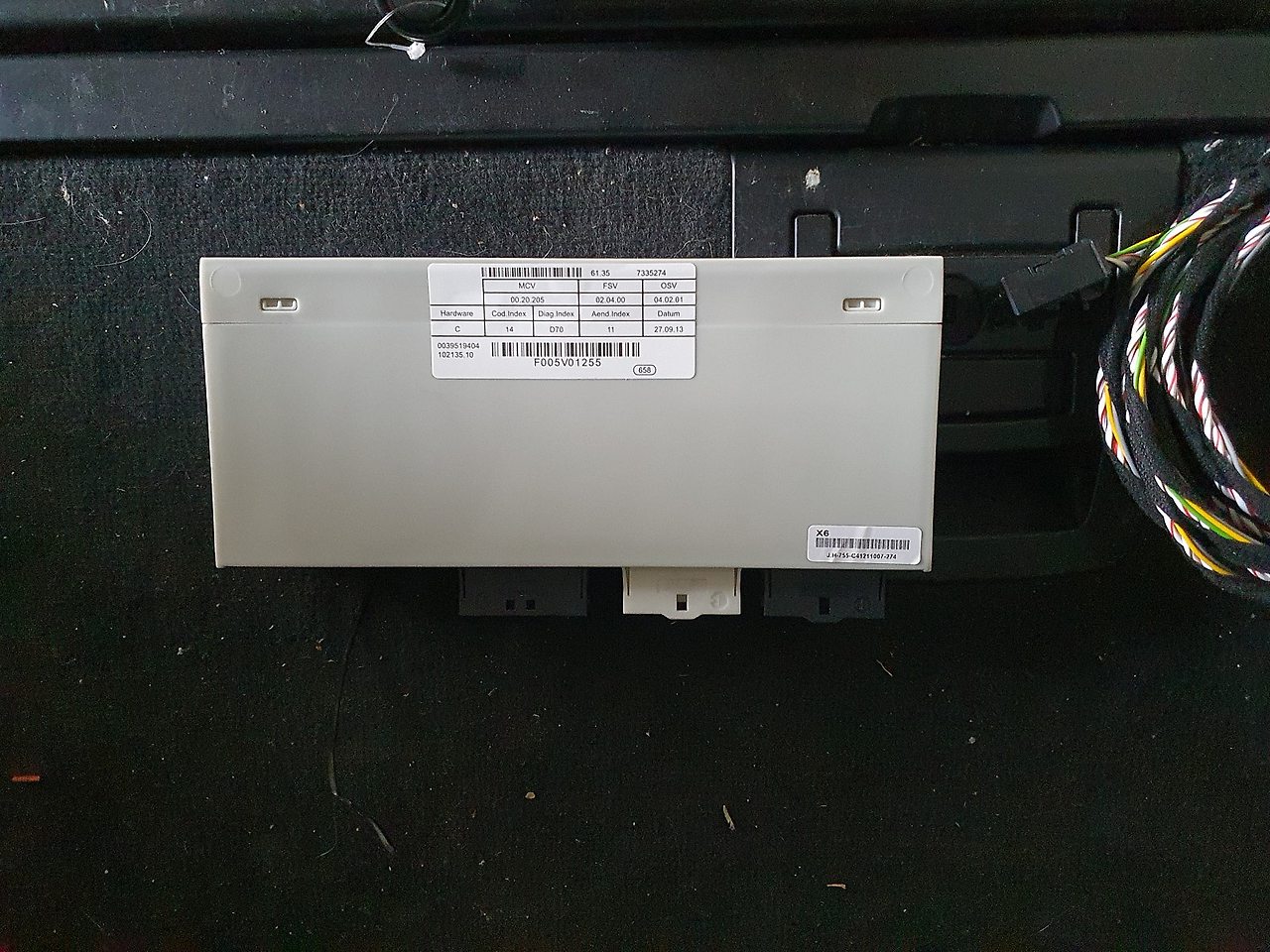

HKL 모듈을 준비하고 땡겨온 운,조 전동쇽을 연결합니다.

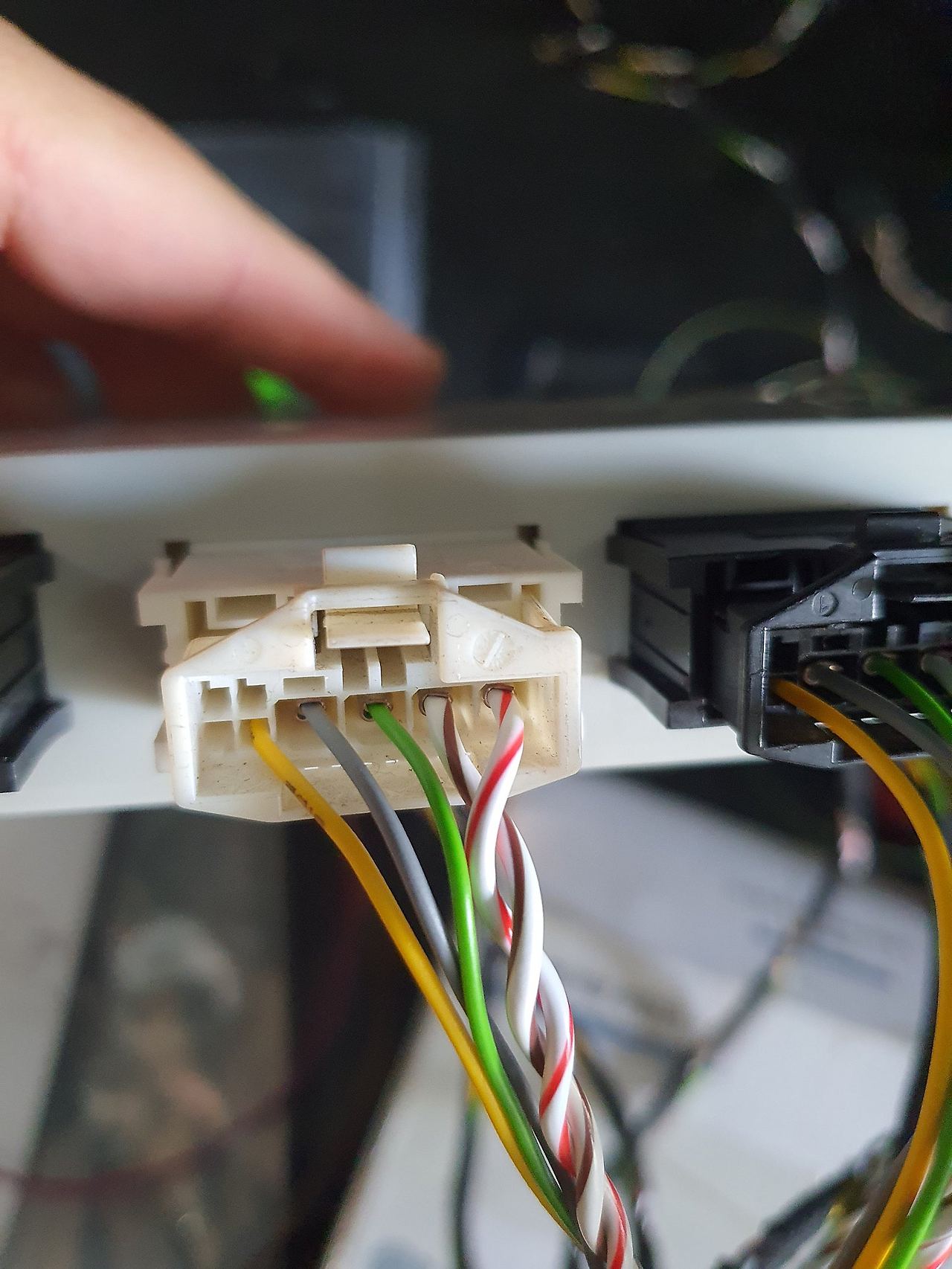

순정 퓨즈배열과 동일한 곳에 퓨즈를 심어주고 메인전원배선을 연결합니다. 통신선도 같이 연결해 줍니다.

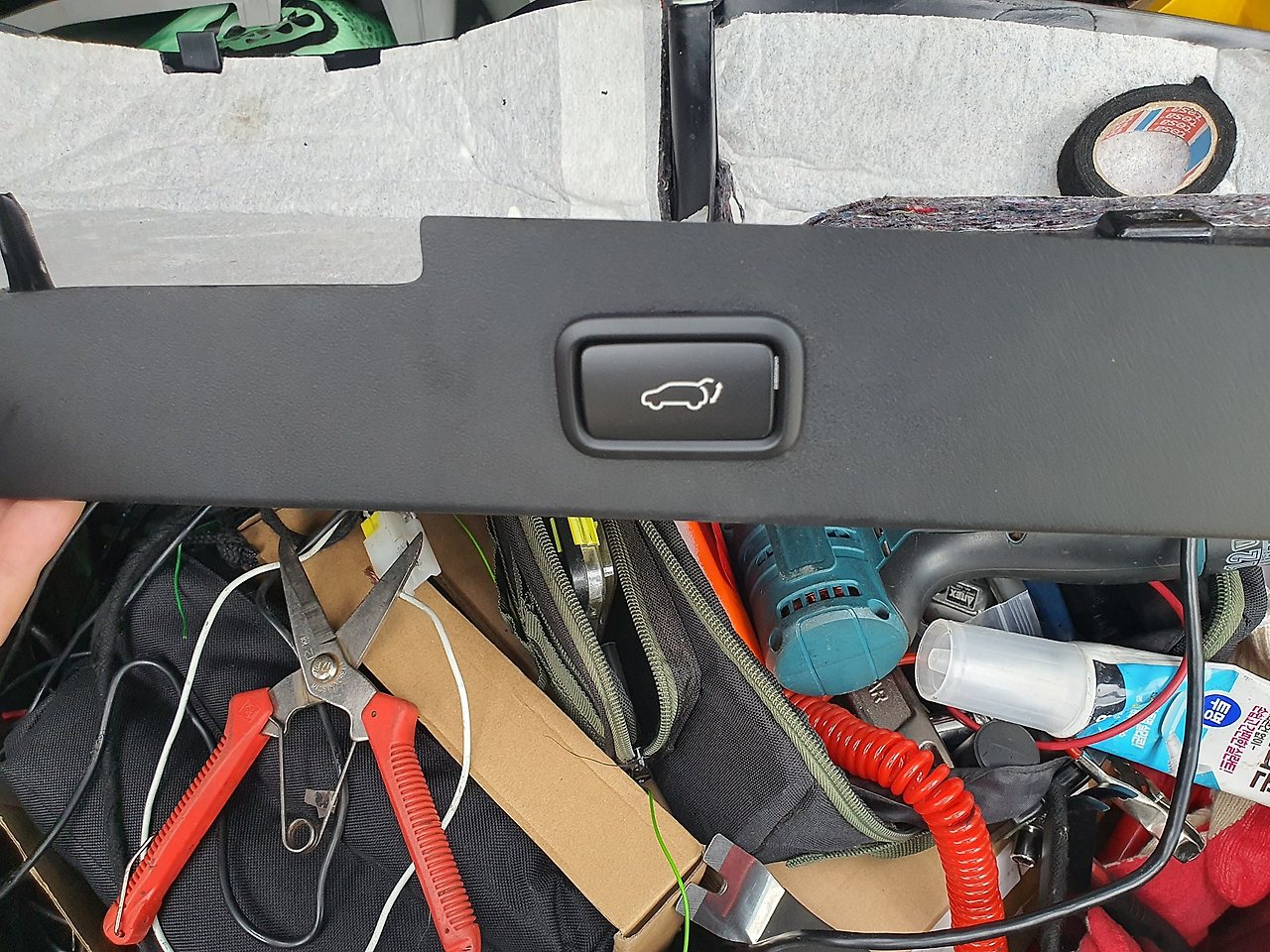

순정 스위치는 구하기 힘들어 기아 쏘렌토용 스위치를 사용하여 트렁크 스위치 버튼을 심어봅니다. 조명선은 미리 준비하여 땡겨놓았습니다.

이후 코딩작업을 통해 HKL장치를 인식시켜준후 트렁크 속도 조절 코딩을 하여 속도를 조절합니다



순정 전동트렁크 레트로핏 작업완료



트렁크 속도 조절 코딩전



순정 전동트렁크 레트로핏 작업완료





하고싶은 분들은 문의하시면 아주 자알~~ 안내해 드립니다.
